Αγοράσατε το κάθισμα. Τώρα το εγχειρίδιο δείχνει δύο τρόπους εγκατάστασης και κανείς δεν σας λέει ποιον να επιλέξετε.
Οι γονείς συνήθως υποθέτουν ότι οι μεταλλικοί σύνδεσμοι πρέπει να είναι η ισχυρότερη επιλογή. Δεν είναι. Κάτω άγκυρες υπάρχουν για να γίνει σωστή εγκατάστασηευκολότερο, όχι πιο σκληρή — και αυτή η διάκριση αλλάζει τον τρόπο με τον οποίο πρέπει να αποφασίσετε.
Κατασκευάζουμε καθίσματα αυτοκινήτου, έτσι σχεδιάζουμε και δοκιμάζουμε σύγκρουση και τις δύο διαδρομές των ζωνών σε κάθε κέλυφος που κατασκευάζουμε. Αυτός ο οδηγός καλύπτει τι κάνει στην πραγματικότητα κάθε μέθοδος, πώς να αποδείξετε ότι η δική σας είναι αυστηρή και το ένα όριο βάρους που αιχμαλωτίζει σχεδόν όλους.
Απόδοση ασφαλείας: Τι λένε στην πραγματικότητα τα πρότυπα σύγκρουσης
Αυτό είναι ένα γεγονός που εκπλήσσει τους ανθρώπους: κανένας ρυθμιστής δεν δημοσιεύει μια σύγκριση σύγκρουσης κατά μέτωπο μεταξύ ISOFIX και τοποθέτησης ζώνης ασφαλείας. Όχι NHTSA, όχι UNECE.
Αυτή η απουσία είναι η απάντηση. Και οι δύο μέθοδοι πρέπει να μεταφέρουν το ίδιο κάθισμα μέσω της ίδιας δοκιμής στο ίδιο βαθμό επιτυχίας. Ένα κάθισμα με πιστοποίηση ECE R129 δοκιμάζεται στη διαμόρφωση ISOFIX και ξανά σε οποιαδήποτε διαμόρφωση ζώνης εγκρίνει ο κατασκευαστής. Σύμφωνα με το FMVSS 213 στις ΗΠΑ, ισχύει η ίδια λογική. Καμία διαδρομή δεν κερδίζει πιστοποιητικό επειδή είναι απλώς επαρκής.
Έτσι, η πραγματική διαφορά βρίσκεται αλλού - στο ταβάνι κάθε σύστημα χτυπά, και στο πόσο συχνά οι άνθρωποι κάνουν το καθένα σωστά.
| ISOFIX / κάτω άγκυρες | Ζώνη ασφαλείας οχήματος | |
|---|---|---|
| Απόδοση σύγκρουσης όταν είναι σφιχτή | Πληροί τα πρότυπα | Πληροί τα πρότυπα |
| Ανώτατο όριο βάρους (ΗΠΑ) | 65 λίβρες μαζί — παιδί + κάθισμα | Κανένα για αυτό το σκοπό |
| Επιβεβαίωση ότι το έκανες σωστά | Ακουστικό κλικ, πράσινη ένδειξη | Κρίση — ελέγξτε για χαλαρότητα |
| Τυπική λειτουργία αποτυχίας | Ο σύνδεσμος δεν είναι πλήρως ασφαλισμένος | Ο συσπειρωτήρας δεν κλειδώθηκε ποτέ |
| Λειτουργεί σε κάθε αυτοκίνητο | Μόνο όπου υπάρχουν άγκυρες | Σχεδόν πάντα |
Ο κανόνας των 65 λιβρών έχει πραγματική προέλευση. Το NHTSA διεξήγαγε δοκιμές ελκήθρου χρησιμοποιώντας ένα ομοίωμα 77 λιβρών στα 30 mph και τις κάτω άγκυρες υπερφορτωμένες — σε μία δοκιμή η άγκυρα έσκισε τη λαμαρίνα του οχήματος. Ο κανόνας τέθηκε σε ισχύ τον Φεβρουάριο του 2014. Οι ζώνες ασφαλείας των οχημάτων δεν αντιμετωπίζουν τέτοιο όριο, επειδή σχεδιάστηκαν για να συγκρατούν τους ενήλικες.
Κάθε κέλυφος που διαμορφώνουμε φέρει δύο ξεχωριστές διαδρομές ζώνης — μία για όψη προς τα πίσω, μία για στραμμένη προς τα εμπρός — και το καθένα επικυρώνεται σε δοκιμές πρόσκρουσης. Αυτός είναι ο λόγος για τον οποίο η δρομολόγηση σε λάθος μονοπάτι είναι τόσο σημαντική. Δεν το κάνεις απλώς να φαίνεται απεριποίητο. Χρησιμοποιείτε μια διαδρομή φόρτωσης που δεν έχει δοκιμαστεί από κανέναν.
Ένας ακόμη αριθμός που αξίζει να γνωρίζετε: η NHTSA εκτιμά ότι περίπου τρία στα τέσσερα καθίσματα αυτοκινήτου εμφανίζουν κάποιο σφάλμα εγκατάστασης. Αυτό το στατιστικό είναι ο λόγος που υπάρχουν χαμηλότερες άγκυρες.
Εγκατάσταση και με τους δύο τρόπους, με μετρήσιμους ελέγχους
Και οι δύο εγκαταστάσεις έχουν το ίδιο σχήμα. Δρομολογήστε, κλειδώστε, σφίξτε, επαληθεύστε. Το βήμα επαλήθευσης είναι όπου οι περισσότεροι άνθρωποι εγκαταλείπουν πολύ νωρίς.
Κάτω άγκυρες (ISOFIX / ΜΑΝΔΑΛΟ)
- Βρείτε τις δύο ράβδους αγκύρωσης στη ρωγμή του καθίσματος. Αναζητήστε το μικρό σύμβολο άγκυρας ραμμένο ή σφραγισμένο στην ταπετσαρία.
- Περάστε τους συνδέσμους μέσα από τη σωστή διαδρομή ζώνης για την κατεύθυνση του ταξιδιού σας.
- Σπρώξτε κάθε σύνδεσμο μέχρι να κάνει κλικ. Οι άκαμπτοι σύνδεσμοι δείχνουν μια πράσινη ένδειξη. Τα άγκιστρα σε στιλ λουριού πρέπει να βλέπουν με τον σωστό τρόπο, χωρίς περιστροφή στον ιστό.
- Πιέστε προς τα κάτω στο κάθισμα με το βάρος του σώματός σας και τραβήξτε τον ιμάντα ρύθμισης σφιχτά.
- Με όψη προς τα εμπρός: προσαρτήστε το επάνω πρόσδεμα και αφαιρέστε το χαλαρό του. Κοιτάζοντας προς τα πίσω με ένα πόδι στήριξης: επεκτείνετε το πόδι στο πάτωμα μέχρι να κάθεται σταθερά και να δείχνει πράσινο.
Ζώνη ασφαλείας οχήματος
- Περάστε τη ζώνη μέσα από τη σωστή διαδρομή και λυγίστε την.
- Κλειδώστε τον συσπειρωτήρα.Τραβήξτε τη ζώνη ώμου μέχρι τέρμα προς τα έξω μέχρι να ακουστεί ένα κλικ και στη συνέχεια τροφοδοτήστε την ξανά προς τα μέσα. Θα πρέπει να καστάνιασει και να αρνηθεί να τεντωθεί. Παραλείψτε αυτό και η ζώνη πληρώνει σε περίπτωση σύγκρουσης.
- Πιέστε προς τα κάτω στο κάθισμα και τροφοδοτήστε το χαλαρό πίσω στο συσπειρωτήρα.
- Προσαρμόστε την επάνω πρόσδεση για οποιαδήποτε εγκατάσταση που βλέπει προς τα εμπρός.
Εκτυπώστε αυτό: την κάρτα στεγανότητας 60 δευτερολέπτων
| Ελεγχος | Το πέρασμα μοιάζει |
|---|---|
| Κίνηση στο μονοπάτι της ζώνης | Κάτω από 1 ίντσα από πλευρά σε πλευρά και από μπροστά προς τα πίσω |
| Σημείο λαβής | Στο μονοπάτι της ζώνης - ποτέ στην κορυφή του κελύφους |
| Γωνία ανάκλισης | Ένδειξη εντός της επισημασμένης περιοχής του |
| Top tether (με στραμμένο προς τα εμπρός) | Προσαρτημένο σε μια πραγματική άγκυρα πρόσδεσης, χωρίς χαλάρωση |
| Πόδι στήριξης | Στερεή επαφή με το δάπεδο, πράσινη ένδειξη, όχι σε καπάκι αποθήκευσης |
| Ιπποσκευή | Κανένα χαλαρό να τσιμπάει την κλείδα |
| Συσπειρωτήρας ζώνης (τοποθέτηση ιμάντα) | Κλειδωμένο — δεν θα πληρώσει |
Το να πιάσουμε την κορυφή του κελύφους είναι το λάθος που βλέπουμε περισσότερο. Κάθε κάθισμα λυγίζει εκεί ψηλά. Κρίνετε το από τη διαδρομή του ιμάντα ή μετράτε πλαστικό, όχι εγκατάσταση. Μαςβήμα προς βήμα οδηγός εγκατάστασης με όψη προς τα πίσωδείχνει τη θέση λαβής και τοοδηγός επάνω πρόσδεσηςκαλύπτει την αναγνώριση άγκυρας.
Συμβατότητα οχήματος: Άγκυρες, Παλαιότερα αυτοκίνητα και Αντάπτορες
Τα οχήματα των ΗΠΑ που κατασκευάστηκαν από τον Σεπτέμβριο του 2002 και μετά φέρουν χαμηλότερες άγκυρες. Το πού κάθονται και πόσες θέσεις έχουν, διαφέρει ανάλογα με το μοντέλο.
| Πού να κοιτάξουμε | Τι θα βρεις |
|---|---|
| Εγχειρίδιο κατόχου οχήματος | Ο οριστικός χάρτης για το ποιες θέσεις έχουν άγκυρες και σημεία πρόσδεσης |
| Ρωγμή πίσω καθίσματος | Ένα μικρό εικονίδιο άγκυρας στην ταπετσαρία. οι ράβδοι κάθονται μια ή δύο ίντσες πίσω |
| Πίσω ράφι, πλάτη καθίσματος, πάτωμα φορτίου ή οροφή | Άγκυρες πρόσδεσης — η τοποθεσία διαφέρει ανάλογα με το στυλ του αμαξώματος |
| Κεντρική θέση καθίσματος | Συχνά έχειΌχιαφιερωμένες άγκυρες, ακόμα και όταν το κάνουν και τα δύο εξωλέμβια καθίσματα |
Το κεντρικό πίσω κάθισμα προσελκύει πολλές οικογένειες. Είναι στατιστικά η πιο ασφαλής θέση στα περισσότερα οχήματα, αλλά πολλά αυτοκίνητα την αφήνουν χωρίς χαμηλότερες άγκυρες. Απαγορεύεται ο δανεισμός μιας άγκυρας από κάθε εξωλέμβια θέση, εκτός εάν το επιτρέπει ρητά το εγχειρίδιο του οχήματός σας. Η σωστή κίνηση: εγκατάσταση στο κέντρομε τη ζώνη ασφαλείας. Αυτή είναι μια πιο δυνατή επιλογή από το να μετακινήσετε το παιδί σας σε μια πλάγια θέση μόνο και μόνο για να χρησιμοποιήσετε άγκυρες.
Εναλλαγή θέσεων μεταξύ αυτοκινήτων ή ιππασία σε ταξί και ενοικιάσεις; Η εγκατάσταση της ζώνης κερδίζει στη φορητότητα. Λειτουργεί σχεδόν σε κάθε όχημα και δεν εξαρτάται από τον εντοπισμό αγκυρώσεων σε ένα άγνωστο πίσω κάθισμα. Πολλοί γονείς μαθαίνουν τη μέθοδο της ζώνης ακριβώς επειδή ταξιδεύει.
Ηλικία, βάρος και ύψος: Επιλέγοντας τη σωστή μέθοδο
Το μέγεθος του παιδιού σας καθορίζει τη μέθοδο περισσότερο από την προτίμησή σας. Εδώ είναι η διαδρομή απόφασης.
| Κατάσταση | Χρήση | Γιατί |
|---|---|---|
| Με όψη προς τα πίσω, παιδί + κάθισμα κάτω από 65 λίβρες | Είτε — άγκυρες εάν είναι διαθέσιμες | Και τα δύο πιστοποιημένα. οι άγκυρες είναι πιο εύκολο να επαληθευτούν |
| Παιδί + κάθισμα με βάρος 65 λίβρες και άνω | Ζώνη ασφαλείας (κρατήστε την πρόσδεση) | Οι χαμηλότερες άγκυρες δεν αξιολογούνται πλέον για το φορτίο |
| Κεντρικό κάθισμα χωρίς άγκυρα | Ζώνη ασφαλείας | Η κεντρική θέση κερδίζει την πλάγια θέση. ποτέ μην δανείζεσαι άγκυρες |
| Οποιοδήποτε κάθισμα καλωδίωσης που βλέπει προς τα εμπρός | Οποιαδήποτε μέθοδος κάτω +επάνω πρόσδεση | Το Tether περιορίζει πόσο μακριά το κεφάλι ταξιδεύει προς τα εμπρός |
| Ενισχυτικό τοποθέτησης ζώνης | Η ζώνη του οχήματος συγκρατεί το παιδί | Οι άγκυρες, όπου επιτρέπονται, εμποδίζουν μόνο τον άδειο ενισχυτή να γίνει βλήμα |
| Μετακίνηση μεταξύ πολλών αυτοκινήτων | Μάθετε την εγκατάσταση της ζώνης | Λειτουργεί σε σχεδόν κάθε όχημα που θα συναντήσετε |
Κάντε τα μαθηματικά των 65 λιβρών μία φορά και γράψτε τον αριθμό σε μια κολλώδη σημείωση. Ένα κάθισμα 25 λιβρών σημαίνει αλλαγή στη ζώνη όταν το παιδί σας χτυπήσει 40 κιλά. Ορισμένα καθίσματα που κοιτούν προς τα εμπρός επιτρέπουν 69 λίβρες μαζί — η ετικέτα σας αναφέρει τι ισχύει. Και να θυμάστε: η μετάβαση στη ζώνη δεν αλλάζει τίποτα στο δέσιμο. Παραμένει αναμμένο.
Στήριγμα ποδιού ή άνω πρόσδεσης; Και τα δύο σταματούν το κάθισμα να περιστρέφεται προς τα εμπρός, από τα αντίθετα άκρα. Μια πρόσδεση τραβάει το πάνω μέρος προς τα πίσω. ένα πόδι στερεώνει τη βάση στο πάτωμα. Κατασκευάζουμε και τα δύο σε όλη τη γκάμα μας — το BW23 χρησιμοποιεί ISOFIX με επάνω πρόσδεση, ενώ το BW22 και το BW25 χρησιμοποιούν ISOFIX με πόδι στήριξης. Κανένα από τα δύο δεν είναι ανώτερο. Χρησιμοποιήστε όποιο κάθισμά σας κατασκευάστηκε και πιστοποιήθηκε και μην αυτοσχεδιάσετε ποτέ ένα υποκατάστατο.
Δεν είστε σίγουροι σε ποιο στάδιο βρίσκεται το παιδί σας; Μαςστάδια καθισμάτων αυτοκινήτου ανά οδηγό ηλικίαςεκθέτει και τα τέσσερα στάδια και τα σήματα για να ανέβει.
Μακροχρόνια χρήση, έλεγχοι φθοράς και επαγγελματική τοποθέτηση
Φθορά υλικού εγκατάστασης. Οι περισσότεροι γονείς δεν το επιθεωρούν ποτέ. Εκτελέστε αυτόν τον έλεγχο δύο φορές το χρόνο — διαρκεί τρία λεπτά.
| Μέρος | Τι να ψάξετε | Ενέργειες εάν αποτύχει |
|---|---|---|
| Υποδοχές ISOFIX | Κάνει καθαρά κλικ, η ένδειξη γίνεται πράσινη, δεν υπάρχει ορατή σκουριά ή λυγισμένο μέταλλο | Επικοινωνήστε με τον κατασκευαστή — μην λιπαίνετε και μην πιέζετε ποτέ |
| Ιμάντες αγκύρωσης / ιμάντα πρόσδεσης | Χωρίς ξέφτισμα, κοψίματα ή χημική ακαμψία | Αντικαταστήστε το εξάρτημα. ο κατεστραμμένος ιστός αποτυγχάνει υπό φορτίο |
| Πόρπη και λουρί | Κλείνει σταθερά, ο ρυθμιστής λειτουργεί ομαλά | Ξεπλύνετε σε ζεστό νερό? αν εξακολουθεί να κολλάει, αντικαταστήστε |
| Κέλυφος και βάση | Χωρίς ρωγμές, ειδικά γύρω από το μονοπάτι της ζώνης | Αποσύρετε το κάθισμα |
| Ετικέτα ημερομηνίας | Ακόμα μέσα στην ωφέλιμη ζωή που είναι τυπωμένη στο κάθισμα | Αποσύρετε το κάθισμα |
Η αγορά ή η αποδοχή ενός μεταχειρισμένου καθίσματος προσθέτει τρεις ακόμη ελέγχους: επιβεβαίωση ότι δεν έχει υποστεί ποτέ ατύχημα, επιβεβαίωση ότι το μοντέλο δεν είναι υπό ανάκληση και επιβεβαίωση ότι η ετικέτα ημερομηνίας είναι ευανάγνωστη και τρέχουσα. Εάν κάποιο από αυτά δεν μπορεί να επαληθευτεί, μεταδώστε το. Οι οδηγοί μας γιαλήξη του καθίσματος αυτοκινήτουκαιασφαλές καθάρισμακαλύψτε τα μέρη που υποβαθμίζονται αθόρυβα.
Και αν θέλετε ένα εκπαιδευμένο σύνολο ματιών στην εγκατάστασή σας, ένας πιστοποιημένος Τεχνικός Ασφάλειας Παιδιών Επιβατών θα το ελέγξει δωρεάν. Το NHTSA εκτελεί αανιχνευτής σταθμώνκαλύπτει το μεγαλύτερο μέρος των ΗΠΑ. Αξίζει να το κάνετε μία φορά, κατά την εγκατάσταση που θα χρησιμοποιείτε κάθε μέρα.
Συχνές ερωτήσεις
Είναι το ISOFIX (LATCH) ασφαλέστερο από την εγκατάσταση ενός καθίσματος αυτοκινήτου με τη ζώνη ασφαλείας του οχήματος;
Όχι. Και τα δύο κρατούν ένα κάθισμα με ασφάλεια όταν και τα δύο είναι σφιχτά. Εισήχθησαν χαμηλότερες άγκυρες για να γίνει πιο εύκολη η σωστή εγκατάσταση, όχι πιο ισχυρή. Μια σφιχτή τοποθέτηση ζώνης ξεπερνά μια χαλαρή τοποθέτηση αγκύρωσης κάθε φορά — και το αντίστροφο ισχύει επίσης. Η στεγανότητα το αποφασίζει αυτό, όχι το υλικό.
Πώς μπορώ να ξέρω ότι το κάθισμα αυτοκινήτου μου είναι αρκετά σφιχτό;
Πιάστε το κάθισμα στη διαδρομή της ζώνης — όπου η ζώνη ή ο ιμάντας αγκύρωσης περνά μέσα από το κέλυφος — και τραβήξτε σταθερά από τη μία πλευρά στην άλλη και από μπροστά με την πλάτη. Περνάει λιγότερο από μία ίντσα κίνησης. Αν πιάσετε το πάνω μέρος του κελύφους θα δείχνει πάντα κίνηση και δεν σας λέει τίποτα χρήσιμο.
Το παλαιότερο αυτοκίνητό μου δεν έχει άγκυρες ISOFIX. Μπορώ να χρησιμοποιήσω ακόμα ένα κάθισμα αυτοκινήτου ISOFIX;
Συνήθως ναι, τοποθετώντας το με τη ζώνη ασφαλείας. Κάθε πιστοποιημένο κάθισμα έχει σχεδιαστεί και δοκιμαστεί σε σύγκρουση με διαδρομή ζώνης για αυτό ακριβώς. Ελέγξτε πρώτα το εγχειρίδιο του καθίσματος σας — μερικά μοντέλα είναι μόνο με άγκυρα. Ποτέ μην αγοράζετε ένα κιτ αγκύρωσης aftermarket που δεν παρέχει ο κατασκευαστής του οχήματός σας.
Ποιος είναι ο κανόνας των 65 λιβρών για τις χαμηλότερες άγκυρες;
Στις ΗΠΑ, σταματήστε να χρησιμοποιείτε χαμηλότερες άγκυρες μόλις το παιδί σας και το κάθισμα αυτοκινήτου μαζί φτάσουν τα 65 κιλά. Έτσι, ένα κάθισμα 25 λιβρών σημαίνει αλλαγή σε ένα παιδί 40 λιβρών. Το NHTSA έθεσε το όριο αφού οι δοκιμές έλκηθρου υπερφόρτωσαν τις άγκυρες. Οι ζώνες ασφαλείας δεν έχουν ισοδύναμη οροφή — είναι κατασκευασμένες για να συγκρατούν τους ενήλικες.
Χρειάζομαι ακόμα την επάνω πρόσδεση αν την τοποθετήσω με τη ζώνη ασφαλείας;
Ναί. Τα καθίσματα που βλέπουν προς τα εμπρός χρειάζονται την επάνω πρόσδεση ανεξάρτητα από το πώς είναι τοποθετημένο το κάτω μέρος. Η πρόσδεση εμποδίζει το κάθισμα να κινείται προς τα εμπρός και τραβάει το κεφάλι του παιδιού σας αρκετά εκατοστά πίσω σε περίπτωση σύγκρουσης. Η παράλειψη είναι ένα από τα πιο συνηθισμένα — και πιο δαπανηρά — λάθη εγκατάστασης.
Μπορώ να χρησιμοποιήσω χαμηλότερες άγκυρες και τη ζώνη ασφαλείας ταυτόχρονα για επιπλέον ασφάλεια;
Όχι, εκτός εάν το εγχειρίδιο σας το επιτρέπει ρητά, και σχεδόν κανένας δεν το επιτρέπει. Δύο συστήματα δημιουργούν δύο ανταγωνιστικές διαδρομές φορτίου. Σε μια σύγκρουση τραβιέται ο ένας εναντίον του άλλου και το κάθισμα συμπεριφέρεται με τρόπο που κανείς δεν δοκιμάστηκε. Διαλέξτε μία μέθοδο, σφίξτε την και προσθέστε το δέσιμο.
Η κατώτατη γραμμή
Σταματήστε να ρωτάτε ποια μέθοδος είναι ασφαλέστερη. Ρωτήστε ποιο μπορείτε να εγκαταστήσετε σφιχτά, σε αυτό το αυτοκίνητο, σήμερα.
Οι χαμηλότερες άγκυρες σάς δίνουν ένα κλικ και ένα πράσινο παράθυρο — χρήσιμα σχόλια, αλλά μόνο έως και 65 λίβρες συνδυαστικά. Οι ζώνες ασφαλείας λειτουργούν παντού, σε κάθε όχημα, χωρίς ανώτατο όριο βάρους, με την προϋπόθεση ότι κλειδώνετε τον συσπειρωτήρα. Και οι δύο περνούν τα ίδια crash test. Και τα δύο αποτυγχάνουν με τον ίδιο τρόπο, αν τα αφήσετε χαλαρά.
Ελέγξτε στη διαδρομή της ζώνης. Κάτω από μια ίντσα. Προσδεθείτε. Αυτό είναι όλο το τεστ.

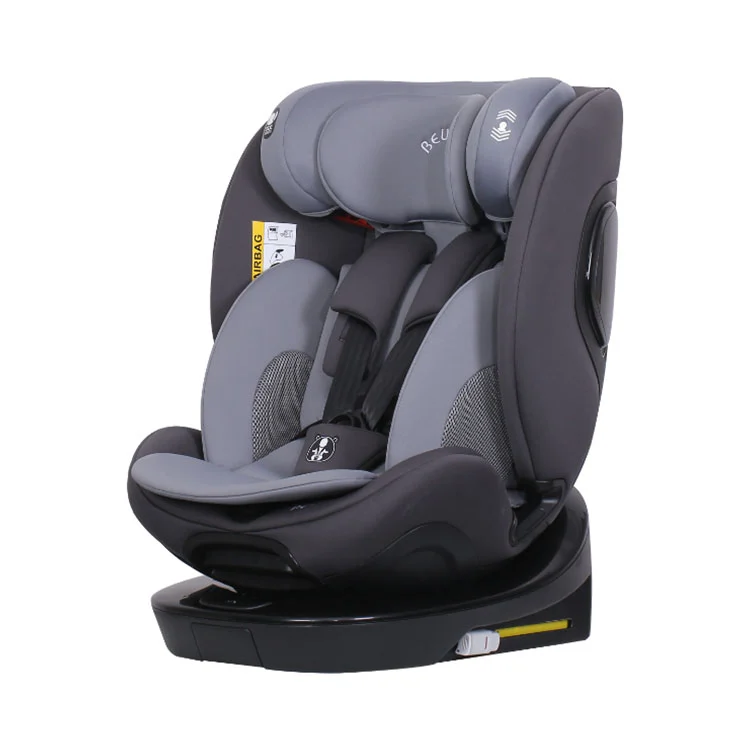

Κάθε κάθισμα Bewell διαθέτει άκαμπτους συνδέσμους ISOFIX και πιστοποιημένη διαδρομή ζώνης, ώστε να μπορείτε να το εγκαταστήσετε με κάθε τρόπο. Περιηγηθείτε στοπλήρης σειρά ECE R129, ή δείτε τη μηχανική πίσω από το υλικό στον οδηγό μαςπώς τα καθίσματα αυτοκινήτου προστατεύουν ένα παιδί σε ένα ατύχημα.
Σχετικά με το Bewell
Αυτό το άρθρο παρέχει γενικές οδηγίες για την αγορά των ΗΠΑ. Το εγχειρίδιο του καθίσματος αυτοκινήτου σας και το εγχειρίδιο κατόχου του οχήματός σας παρακάμψτε το — ελέγξτε και τα δύο πριν την εγκατάσταση.
